概述：

   中、低压母线发生短路故障时，所产生的电弧光对设备及人员会造成极大的伤害。但是目前在国内中低压母线系统中一般不配置专用的快速母线保护，而是依赖上一级变压器的后备保护切除母线短路故障，这样导致了故障切除时间的延长，加大了设备的损伤程度，破坏严重时可能造成事故进一步扩大，威胁到系统的稳定运行，该问题已引起业内专业人士的高度重视。

FR电气自动化有限公司研制的FR-C-EL电弧光保护系统采用弧光检测和过电流检测双判据原理，保护动作速度快、可靠性高。

FR-C-EL电弧光保护系统跳闸回路采用了多路快速继电器及常规继电器，可供用户选择。

选用快速继电器出口跳闸时间小于4ms，选用常规继电器出口跳闸时间小于8ms，远快于传统的母线保护，对开关柜的内部弧光故障总切除时间可以控制在100ms以内。

本保护系统可以确保操作人员安全，将故障损失降至最低，为快速处理故障，恢复供电创造了条件。

产品功能：

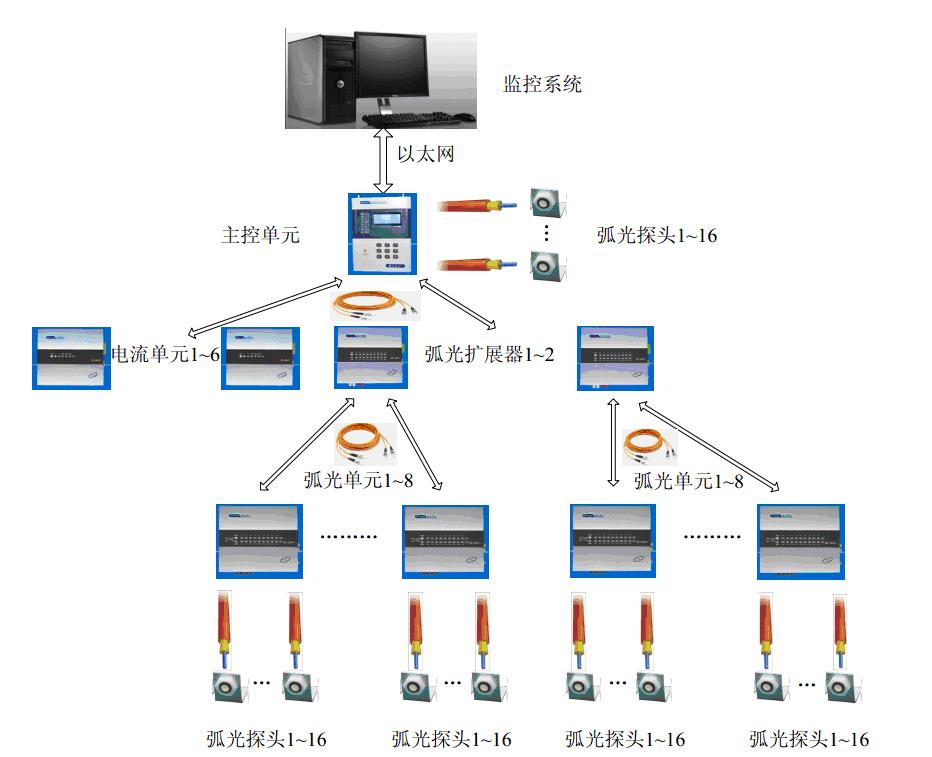

FR弧光保护系统是一个模块化系统，包括主控单元、电流单元、弧光扩展单元和弧光探头，系统构成示意图如图所示：

弧光扩展器用于连接弧光探头，每个弧光扩展器可接入8个弧光探头，可增加8×16=128个检测点，实现系统的扩展功能。

弧光扩展器接收弧光探头传送的数据并负责转发到主控单元，主控单元发出的控制命令通过弧光扩展单元转发到弧光探头，三方之间的通信通过光缆完成。

所有对于弧光探头的控制操作在主控单元完成，主控单元实时检测和弧光扩展单元和弧光探头之间的通信情况，若通信异常则即时告警并闭锁相关保护。

主控单元最多可连接2台弧光扩展器。
