概述

   FR-系列低压无功补偿控制器，可通过控制投切开关来达到快速无功补偿的目的，以动态无功补偿控制器为例。

   控制器主控单元以DSP（数字信号处理器）为检测、控制核心，实时监测系统三相电压和电流，并实时计算出系统所需无功功率，并按照预置投切逻辑发出相应的控制指令，快速控制可控硅投切电容器组，实现对负载无功功率的动态跟踪补偿。

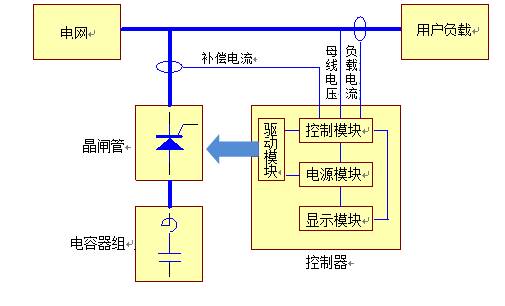

控制器系统原理图

主控单元内含零过渡过程时刻检测控制系统，通过可靠的数字锁相技术能确保在零过渡时刻瞬时发出控制指令投入电容器。投切过程无暂态扰动，避免了涌流冲击和操作过电压，同时也有效降低了投切过程对可控硅和电容器的电应力冲击，能提高补偿设备的可靠性和使用寿命。



技术参数

测量电压：AC56V-450V,DC56V-650V

工作电压：AC230V

谐波电压设置：0~25%

谐波电流设置：0~100%

投切方式：0（循环；1（线性)

投切延时：20MS~600s

输出节点：每路DC12V/30mA或者Ac250V/5A

FR-动态无功补偿控制器主要规格型号
