概述

  枢纽变电所广泛的采用自动投切的并联电容组的无功补偿装置，以改善电网中的电能质量，改善电网的供电质量，提高输电线路的功率因数，减小电路损耗。该无功补偿装置的投切和运行给人们提出了如何有效减少电容器中合闸瞬间的涌流倍数及抑制电容器中的高次谐波的问题。

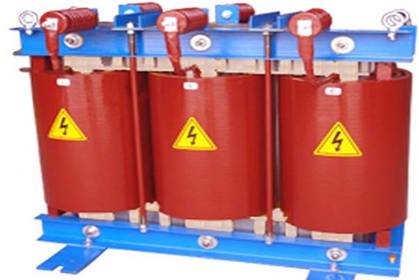

FR电抗器主要用于35KV以下电力系统与高压电容器组相串联，组成高压无功补偿装置。



 主要优点：

线圈采用分断圆筒式，多段间隙铁芯纯干式结构，不会使线圈老化开裂等，以便原材料的回收利用，减少对环境的污染。

采用专用电抗器无溶剂绝缘漆及外被绝缘浸渍漆双重真空处理后室线圈、铁芯、绝缘紧固件牢牢结合在一起。能够承受大电流冲击和冷热冲击而使线圈不裂开，具有极高的耐热等级

铁芯整体真空浸渍环氧树脂漆，确保机械强度，更有效地降低电抗器噪音水平。

防潮、防腐蚀、防火特性好，并留有通风散热气道，确保线圈良好的通风散热性能。

技术参数

工作电压：  6-35KV

额定频率：50/60Hz

电抗器线性度：可以在1.35倍过电流下长期运行线圈平均温升小于120℃

绝缘等级：　H级

噪音：电抗器噪音小于50dB

运行环境：温度-25℃~+40℃，相对湿度不超过90%，周围应由良好的通风条件，周围无有害气体，无易燃易爆物品，无强烈颠簸和冲击的地方

 主要规格表

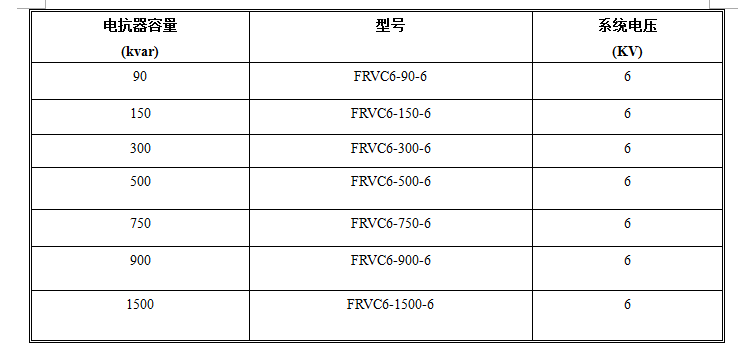

           6KV电抗器主要规格表

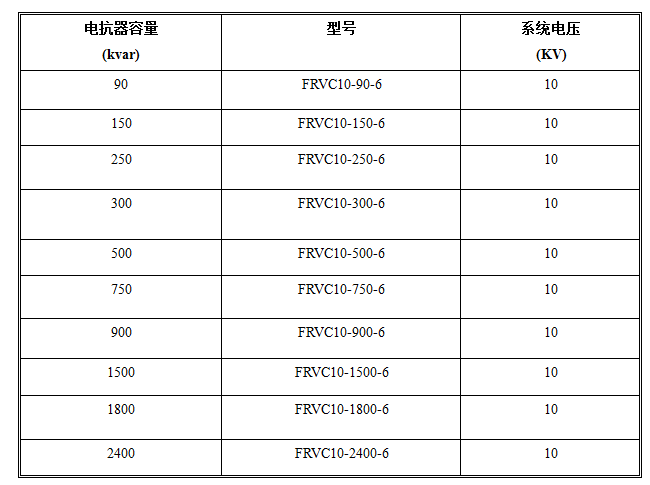

  10KV电抗器主要规格表

尺寸变化恕不通知，以实际交货产品为准；如需更详细技术资料，请致电！
